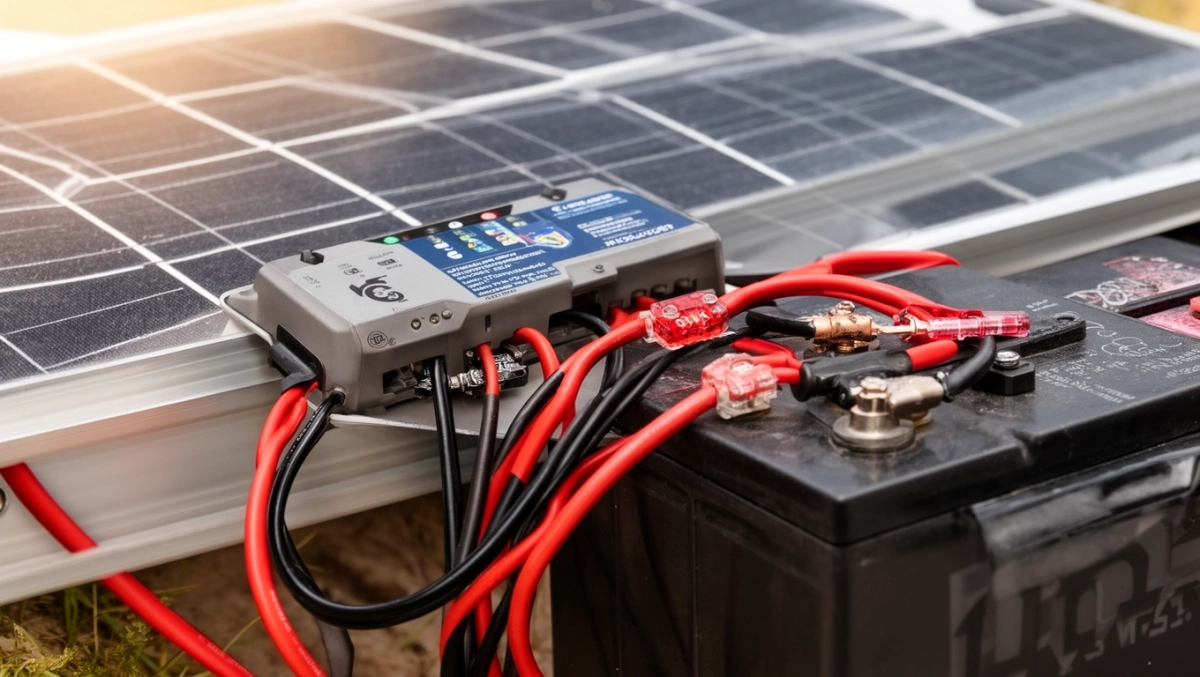

Jak podłączyć panel fotowoltaiczny do akumulatora

Marzysz o autonomicznym źródle energii w kamperze, na łodzi lub w domowym systemie awaryjnym? Podłączenie panelu fotowoltaicznego do akumulatora to fundament niezależności energetycznej, eliminujący zależność od sieci i generatorów. Sam zmagałem się z chaotyczną instalacją kabli oraz lękiem przed przegrzaniem czy zwarciami, dlatego w tym przewodniku krok po kroku wyjaśnię, jak wybrać właściwy kontroler ładowania PWM czy MPPT idealnie dopasowany do mocy panelu i typu akumulatora (ołowiowego, AGM czy litowo-jonowego). Omówię precyzyjne wyrównanie napięć między panelem (12V, 24V lub 48V) a akumulatorem, bezpieczne podłączenie z bezpiecznikami, wyłącznikami i diodami antyrewersyjnymi, by uniknąć strat energii, przeładowania czy awarii, zapewniając niezawodny przepływ prądu nawet w zmiennych warunkach pogodowych. Dzięki temu twoja instalacja będzie działać sprawnie latami, maksymalizując zwrot z inwestycji w fotowoltaikę.

• Dobór kontrolera ładowania do panelu i akumulatora
• Dopasowanie napięcia panelu PV do akumulatora
• Podłączenie paneli PV do wejścia kontrolera
• Podłączenie wyjścia kontrolera do akumulatora
• Zabezpieczenia przy podłączeniu panelu do akumulatora
• Podłączenie panelu do akumulatora w systemach mobilnych
• Podłączenie panelu do akumulatora w systemach hybrydowych
• Pytania i odpowiedzi

Dobór kontrolera ładowania do panelu i akumulatora

Kontroler ładowania pełni rolę strażnika w układzie fotowoltaicznym, chroniąc akumulator przed przeładowaniem i głębokim rozładowaniem. Wybierając model, najpierw sprawdź napięcie systemu dla 12V lub 48V dobierz regulator PWM napięciowy lub MPPT DC-DC, który optymalizuje prąd z panelu. Moc kontrolera powinna przekraczać sumę mocy paneli o 20-30%, by uniknąć przeciążeń w szczytowych godzinach nasłonecznienia. W systemach off-grid z akumulatorami LiFePO4 lub AGM/GEL, regulator EPEVER z wbudowanym BMS zapewnia precyzyjną regulację ładowania na etapach bulk, absorption i float.

MPPT kontrolery są droższe, ale wydają do 30% więcej energii niż PWM, zwłaszcza gdy napięcie panelu PV znacznie przewyższa akumulatora. Dla małych instalacji turystycznych wystarczy PWM, prosty i tani, lecz w hybrydowych systemach domowych MPPT z trackingiem maksymalizuje zysk. Zawsze weryfikuj prąd ładowania jeśli panele dają 10A, kontroler musi obsłużyć co najmniej 15A. Parametry wyświetlacza w regulatorze EPEVER pozwalają monitorować napięcie i temperaturę w czasie rzeczywistym.

Porównanie typów kontrolerów

Oto tabela ułatwiająca wybór na podstawie typowych zastosowań.

Warto przeczytać także o Jak podłączyć falownik fotowoltaiczny do sieci

W praktyce, dla akumulatora 12V z panelem 100W, regulator MPPT 20A zapewni stabilne ładowanie nawet w pochmurne dni. Unikaj tanich podróbek bez certyfikatów one zawodzą przy wyższych napięciach. Testuj kompatybilność przed montażem, podłączając panel bez akumulatora i mierząc prąd wyjściowy.

Dopasowanie napięcia panelu PV do akumulatora

Napięcie panelu słonecznego musi być wyższe od akumulatora o co najmniej 5V, by prąd płynął efektywnie, uwzględniając spadek na przewodach. Dla akumulatora 12V (nominalnie 13,8V w ładowaniu) panel powinien mieć Voc powyżej 18V, a w 48V systemach powyżej 60V. Elastyczne panele na kamperach często pracują w 18-20V, idealnie pasując do 12V akumulatorów LiFePO4 z BMS. Jeśli napięcia nie zgadzają się, zastosuj konwerter DC-DC-TR z izolacją galwaniczną, minimalizujący straty poniżej 5%.

W układach szeregowych panele zwiększają napięcie, np. dwa 20V dają 40V dla 24V akumulatora, ale równolegle sumują prąd przy stałym V. Zawsze sprawdzaj etykietę panelu: Imp, Vmp i Voc decydują o doborze. W systemach mobilnych, jak łódź, konwerter chroni przed solanką i wilgocią. Dopasowanie zapobiega nagrzewaniu się regulatora i strat energii do 20% w nieoptymalnych konfiguracjach.

Polecamy Schemat podłączenia paneli fotowoltaicznych

• Zmierz Voc panelu multimetrem w pełnym słońcu.
• Dopasuj do V akumulatora: PV Voc > 1,25 x Vbat.
• Użyj DC-DC dla różnic powyżej 10V.
• Monitoruj temperaturę powyżej 60°C koryguj prądem.

W hybrydowych instalacjach domowych, integracja z ESS wymaga precyzyjnego matchingu, by inwerter 230V nie falował. Szczerze, niedopasowanie to najczęstsza przyczyna awarii akumulatora, bo prowadzi do niedoładowania lub gazowania w GEL/AGM.

Podłączenie paneli PV do wejścia kontrolera

Podłączanie paneli do wejścia kontrolera zaczyna się od wyboru złączek MC4 standardowych, wodoodpornych i łatwych w montażu. W konfiguracji równolegle (+) panele do +, (-) do -, sumujesz prąd bez wzrostu napięcia, idealne dla 12V systemów. Szeregowo łączysz + pierwszego z drugiego, podnosząc V dla MPPT. Użyj grubych przewodów AWG 10-12 o niskim oporze, by strata nie przekraczała 3% na 5m długości.

Zacznij od odłączenia regulatora od akumulatora, by uniknąć iskrzenia. Podłącz najpierw -, potem +, sprawdzając polaryzację multimetrem odwrotna uszkodzi diody w panelu. W instalacjach z wieloma panelami stosuj skrzynkę rozdzielczą z bezpiecznikami na każdą gałąź. Dla elastycznych paneli na dachu kampera, zabezpiecz złączki taśmą izolacyjną przed wibracjami.

Zobacz Jak podłączyć panele fotowoltaiczne do grzałki

Kroki podłączenia równoległego

• Połącz wszystkie + paneli kablem Y MC4.
• Podłącz wspólny + do wejścia PV+ kontrolera.
• Analogicznie dla -.
• Zmierz napięcie na wejściu: powinno być stałe.

Po podłączeniu obserwuj amperaż na wyświetlaczu regulatora w słońcu 80% Imp to norma. W systemach off-grid ta konfiguracja zapewnia szybkie ładowanie akumulatora bez przegrzania.

Jeśli panele są rozproszone, jak w łodzi, prowadź przewody w rurkach PCV dla ochrony mechanicznej. Zawsze etykietuj kable, by ułatwić serwis.

Podłączenie wyjścia kontrolera do akumulatora

Wyjście kontrolera podłączasz do akumulatora grubszymi przewodami AWG 8-6, bo prąd ładowania bywa wysoki, do 50A w średnich systemach. Najpierw + do +, potem do -, z akumulatorem odłączonym od obciążeń. Regulator EPEVER automatycznie rozpozna typ akumulatora LiFePO4, AGM czy GEL i dostosuje krzywą ładowania do 14,4V dla 12V Pb. Spadek napięcia na kablu nie powinien przekroczyć 0,2V na 1m.

Po podłączeniu włącz regulator dioda ładowania zaświeci się na zielono przy prądzie powyżej 0,1A. Monitoruj przez 30 min: napięcie powinno rosnąć stopniowo, bez skoków. W 48V systemach z LiFePO4 BMS odcina przy 54,4V, chroniąc ogniwa. Użyj pierścieniowych końcówek kabli, skręconych i zabezpieczonych koszulką termokurczliwą.

Wielokrotne podłączanie akumulatora banku równoległego wymaga równomiernego rozłożenia prądu stosuj szynę miedzianą. Testuj system bez inwertera: zmierz 13,8-14,4V na zaciskach akumulatora w słońcu. Ta prosta sekwencja gwarantuje bezpieczeństwo i efektywność.

• Odłącz wszystkie obciążenia.
• Podłącz pierwszy, potem +.
• Sprawdź polaryzację.
• Obserwuj parametry przez godzinę.

Zabezpieczenia przy podłączeniu panelu do akumulatora

Bezpieczniki i wyłączniki to podstawa ochrony przed zwarciami i odwrotną polaryzacją między panelem, regulatorem a akumulatorem. Umieść bezpiecznik 1,25x prąd panelu na + PV blisko kontrolera, np. 15A dla 10A Imp. Na wyjściu do akumulatora 1,5x prąd ładowania, z automatycznym wyłącznikiem DC. Diody blokujące zapobiegają cofaniu prądu z akumulatora do panelu nocą.

W systemach mobilnych dodaj zabezpieczenie termiczne i antywibracyjne dla przewodów. Kontroler EPEVER ma wbudowane ochrony, ale zewnętrzne wzmacniają całość. Zawsze instaluj uziom dla obudów metalowych, chroniąc przed wyładowaniami. Symuluj zwarcie multimetrem przed pełnym testem.

Schemat zabezpieczeń

• Bezpiecznik PV: blisko panela.
• Wyłącznik DC: między regulatorem a akumulatorem.
• Diody Schottky: na wyjściu PV.
• BMS w LiFePO4: automatyczna.

Te elementy minimalizują ryzyko pożaru czy degradacji akumulatora. W hybrydowych setupach integruj z RCD dla AC. Regularnie sprawdzaj stan utlenienia to cichy wróg.

Instalacja z zabezpieczeniami wydłuża żywotność systemu o lata, dając spokój.

Podłączenie panelu do akumulatora w systemach mobilnych

W kamperach czy łodziach panel elastyczny montujesz na dachu z zestawem PV, podłączając przez regulator do akumulatora 12V LiFePO4. Użyj przewodów solarnych 6mm² odpornych na UV i sól morską. Konwerter DC-DC-TR ładowanie z alternatora równolegle z PV, dzieląc prąd 50/50. Zabezpiecz przed wibracjami opaskami zaciskowymi co 50cm.

Podłącz PV do regulatora PWM/MPPT, wyjście do akumulatora pod siedzeniem. W autach turystycznych dodaj ładowarkę DC-DC do akumulatora rozruchowego. Monitoruj via app EPEVER Bluetooth. W łodziach izoluj galwanicznie, by uniknąć korozji.

Testuj w ruchu: napięcie stabilne 13,8V przy 20A. Dla UPS awaryjnego szybkie przełączanie na PV. Ta konfiguracja zasila oświetlenie i lodówkę bez generatora.

W kamperach równoległe panele 200W dają 15Ah/godz. w słońcu, idealne na weekendy.

Podłączenie panelu do akumulatora w systemach hybrydowych

W domowych hybrydach integruj panel PV z ESS, regulatorem MPPT i inwerterem ECO 230V. Akumulator 48V LiFePO4 z BMS łączy się z wyjściem kontrolera grubymi 35mm² kablami. Ładowarka DC-DC z sieci równolegle z PV zapewnia ciągłość. Dopasuj panele szeregowo dla wysokiego V.

Podłącz: PV do MPPT, MPPT do akumulatora, akumulator do inwertera. Bezpieczniki 100A na szynach. Monitoruj via wyświetlacz: 54V ładowanie dla 48V. W serwerowniach dodaj UPS z bypassem.

• Szyny DC dla banku akumulatorów.
• Automatyczne przełączanie grid/PV.
• Chłodzenie wentylatorami.
• Logi błędów w regulatorze.

System hybrydowy magazynuje nadwyżki, obniżając rachunki. W off-grid domach pełna autonomia. Testuj obciążeniem 2kW: stabilne 230V.

Precyzyjne podłączenie czyni instalację niezawodną na lata.

Pytania i odpowiedzi

• Jak bezpiecznie podłączyć panel fotowoltaiczny do akumulatora?

  Podłącz panele PV równolegle lub szeregowo do wejścia kontrolera ładowania, np. EPEVER PWM lub MPPT, dostosowanego do napięcia panelu i akumulatora (12V/48V). Następnie połącz wyjście kontrolera (+) i (-) z akumulatorem za pomocą grubych przewodów o niskim oporze. Zawsze instaluj bezpieczniki i wyłączniki między panelem, kontrolerem a akumulatorem, aby chronić przed zwarciami i odwrotną polaryzacją. Przed podłączeniem sprawdź kompatybiność napięć (PV > napięcie akumulatora + spadek na przewodach).

• Jaki kontroler ładowania wybrać do panelu fotowoltaicznego i akumulatora?

  Wybierz kontroler EPEVER PWM dla napięciowych systemów lub MPPT DC-DC dla wyższej efektywności. Dopasuj go do napięcia panelu (elastycznego lub sztywnego) i akumulatora (LiFePO4 z BMS, AGM lub GEL). W systemach mobilnych (kamper, łódź) stosuj modele z konwerterami DC-DC-TR z izolacją galwaniczną, zapewniającymi ochronę przed przeładowaniem i regulację ładowania.

• Jakie akumulatory są najlepsze do podłączenia z panelem fotowoltaicznym?

  Akumulatory LiFePO4 z wbudowanym BMS są idealne do systemów 12V/48V off-grid i hybrydowych ze względu na długą żywotność i bezpieczeństwo. Alternatywnie AGM lub GEL sprawdzą się w zastosowaniach turystycznych i awaryjnych (UPS, kamper). Dopasuj moc panelu do pojemności akumulatora, monitorując napięcie ładowania (np. 14,4V dla 12V LiFePO4).

• Jakie zabezpieczenia i testy wykonać po podłączeniu panelu do akumulatora?

  Zainstaluj bezpieczniki, wyłączniki i diody antyzwrotne. Po podłączeniu przetestuj system: zmierz napięcie ładowania i prąd bez obciążenia, sprawdź wyświetlacz kontrolera EPEVER pod kątem parametrów. W instalacjach hybrydowych zintegruj z inwerterem ECO 230V i ESS. Unikaj bezpośredniego podłączenia panelu do akumulatora bez kontrolera, co grozi uszkodzeniem.
