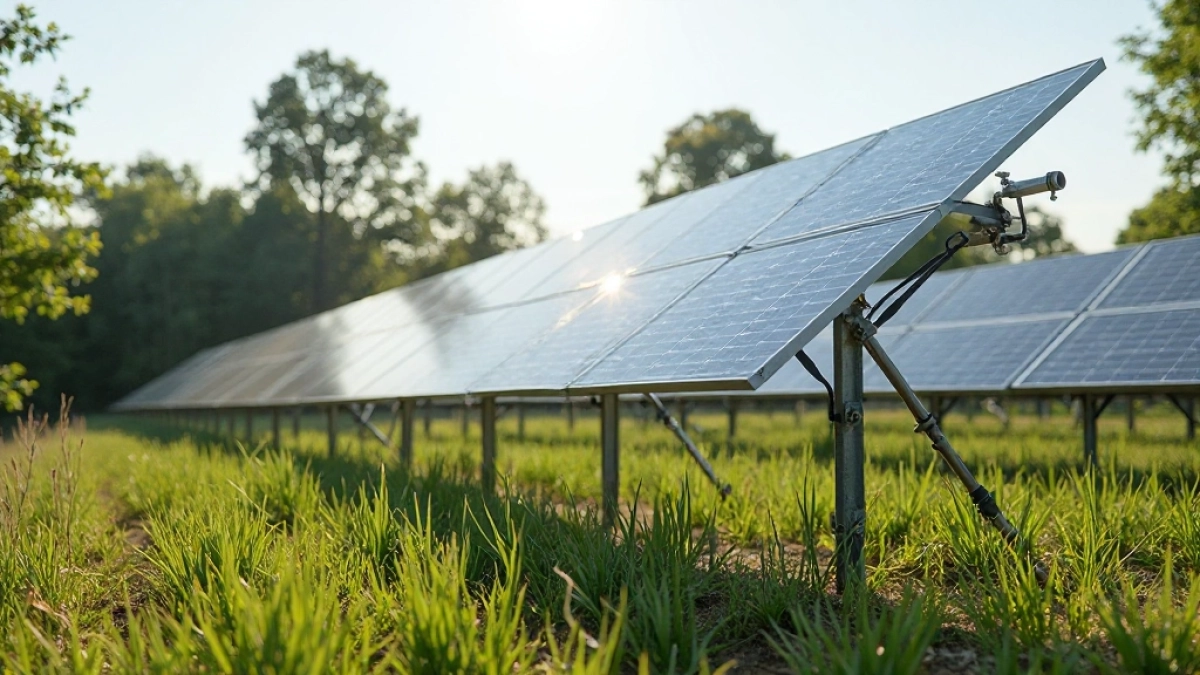

Konstrukcja gruntowa pod panele PV 10 kW – rama montażowa

Planujesz instalację fotowoltaiczną o mocy 10 kW na własnym gruncie i szukasz niezawodnej konstrukcji montażowej? Ten artykuł przedstawia optymalny układ dwóch rzędów pionowych paneli PV z nachyleniem 30 stopni, który w warunkach polskich zwiększa roczny uzysk energii nawet o 15-20%, minimalizując straty spowodowane zacienieniem i nagromadzeniem śniegu konstrukcja gruntowa pomieści 22-24 standardowe moduły o mocy 400-450 W każdy. Zamiast kosztownych betonowych fundamentów stosuje wkręcane stalowe kotwy gruntowe, co pozwala na montaż w zaledwie 1-2 dni i obniża koszty o połowę w porównaniu do tradycyjnych rozwiązań. Ta trwała konstrukcja, odporna na wiatry do 150 km/h i korozję, łączy prostotę wykonania z wieloletnią niezawodnością, gwarantując szybki zwrot inwestycji.

• Układ dwóch rzędów pionowych pod PV 10 kW
• Nachylenie 30° w konstrukcji gruntowej PV
• Montaż bez fundamentów betonowych 10 kW
• Materiały antykorozyjne konstrukcji gruntowej
• Kompatybilność z panelami PV w ramie 10 kW
• Trwałość normatywna konstrukcji na gruncie
• Skalowalność gruntowej ramy PV 10 kW
• Pytania i odpowiedzi: Konstrukcja pod panele fotowoltaiczne na gruncie 10 kW

Układ dwóch rzędów pionowych pod PV 10 kW

W układzie dwóch rzędów pionowych mieści się zazwyczaj 22 do 24 paneli fotowoltaicznych o mocy około 10 kW. Pierwszy rząd ustawia się bliżej północy, a drugi nieco dalej, minimalizując wzajemne zacienienie. Taka konfiguracja pozwala na efektywny rozkład modułów o wymiarach około 2278 x 1134 mm. Konstrukcja opiera się na ramach nośnych z profilami pionowymi, które podtrzymują panele w pozycji optymalnej do ekspozycji słonecznej. Dzięki temu układowi instalacja zajmuje kompaktową powierzchnię, idealną dla działek o ograniczonej przestrzeni.

Projekt dwóch rzędów wykorzystuje pionowe ustawienie, co skraca dystans między panelami w porównaniu do poziomych układów. Belki poziome łączą moduły w rzędach, zapewniając stabilność pod wpływem wiatru. Odstęp między rzędami wynosi zwykle 2-3 metry, zależnie od nachylenia. Ta metoda montażu ułatwia dostęp do tylnej strony paneli w celu czyszczenia i konserwacji. W efekcie całość tworzy zwartą strukturę o wysokości do 2,5 metra.

Optymalizacja przestrzeni

Układ pionowy w dwóch rzędach redukuje ślad gruntowy do około 50-60 m² dla 10 kW. Panele montuje się krawędzią dolną na ramie, co obniża środek ciężkości. Taka budowa zapobiega przechylaniu się konstrukcji podczas silnych podmuchów. Inżynierowie projektują profile z otworami na śruby, umożliwiając precyzyjne poziomowanie. Rezultat to instalacja, która maksymalizuje produkcję energii bez nadmiernego zajmowania terenu.

Podczas planowania uwzględnij kierunek południowy dla obu rzędów. Pierwszy rząd może być nieco niższy, by nie rzucać cienia na drugi. System kotew gruntowych stabilizuje całość na różnych typach gleb. Ta konfiguracja sprawdza się w warunkach polskich, gdzie zima przynosi śnieg, a lato długie nasłonecznienie.

Nachylenie 30° w konstrukcji gruntowej PV

Nachylenie 30 stopni to standard dla konstrukcji gruntowych w Polsce, optymalizujące roczny uzysk energii z instalacji 10 kW. Kąt ten wynika z szerokości geograficznej kraju, zapewniając najlepszy kompromis między letnim a zimowym słońcem. Panele ustawione pod tym kątem wychwytują więcej promieniowania w ciągu roku niż płaskie instalacje. Konstrukcja wykorzystuje regulowane wsporniki do precyzyjnego ustawienia. Dzięki temu produkcja prądu wzrasta o 15-20% w porównaniu do nachyleń poniżej 25 stopni.

Regulacja nachylenia odbywa się poprzez teleskopowe nogi lub kliny pod ramami. W dwóch rzędach pierwszy rząd ustawia się identycznie, unikając cienia na tylnym. Śnieg łatwiej spływa z powierzchni pod 30 stopniami, minimalizując straty zimowe. Konstruktorzy testują stabilność pod tym kątem przy prędkościach wiatru do 150 km/h. To nachylenie pasuje do paneli o długości 2 metrów, zapewniając pełną ekspozycję.

Zalety kąta 30°

Pod takim nachyleniem moduły self-cleaning skuteczniej usuwają kurz i pyłki. Optymalny kąt redukuje efekt PID w panelach, wydłużając żywotność. W symulacjach roczny pozysk energii osiąga 1050-1100 kWh/kWp. Konstrukcja z aluminiowymi profilami zachowuje sztywność bez odkształceń. Inwestor zyskuje wyższą rentowność dzięki lepszemu ROI.

Dostosowanie do lokalnych warunków pozwala na lekkie korekty, np. +5 stopni na północy kraju. Narzędzia jak Solar Pathfinder pomagają w weryfikacji. Nachylenie integruje się z systemem śledzenia cienia między rzędami.

Latem kąt 30° unika przegrzewania paneli, poprawiając sprawność o 5%. Zimą maksymalizuje niski kąt padania słońca.

Montaż bez fundamentów betonowych 10 kW

Montaż konstrukcji 10 kW na gruncie bez betonowych fundamentów opiera się na kotwach wkręcanych lub blokach balastowych. Dla 22-24 paneli stosuje się 8-12 kotew o długości 1,2-1,5 metra, wkręcanych w glebę. Ta metoda skraca czas instalacji do 1-2 dni dla dwóch osób. Unikasz prac ziemnych i utwardzania, co obniża koszty przygotowania terenu. Kotwy z ocynkowanej stali przenoszą obciążenia wiatrowe i śniegowe bez betonowania.

Krok po kroku proces wygląda następująco:

• Wyznacz teren i sprawdź glebę pod kątem nośności.
• Wkręć kotwy za pomocą klucza dynamometrycznego, osiągając moment 200-300 Nm.
• Połącz ramy z kotwami za pomocą śrub M10-M12.
• Ustaw poziomowanie i dokręć wszystkie połączenia.
• Montuj panele zaciskami aluminiowymi.

Czas wykonania w porównaniu

Bez fundamentów montaż trwa 8-12 godzin, podczas gdy betonowe pale wymagają tygodnia. Balastowe bloki po 500 kg na nogę nadają się do dachów gruntowych. System jest odwracalny, umożliwiając demontaż bez śladów. Na glebach piaszczystych kotwy spiralne zapewniają przyczepność do 5 ton na sztukę.

Po instalacji sprawdź stabilność symulacją wiatru. Ta technika pasuje do tymczasowych lokalizacji jak pola uprawne.

Normy PN-EN 1991-1-4 określają wymagane siły kotew dla nachylenia 30°.

Materiały antykorozyjne konstrukcji gruntowej

Konstrukcje gruntowe pod 10 kW stosują stal ocynkowaną ogniowo o grubości powłoki 80-100 µm, odporną na korozję przez dekady. Aluminiowe profile z anodą 20 µm uzupełniają stal w miejscach narażonych na wilgoć. Lakier proszkowy w kolorze RAL 7035 chroni przed UV i solami. Połączenia z nierdzewnych śrub A2/A4 zapobiegają galwanicznej korozji. Gwarancja antykorozyjna sięga 10 lat w warunkach przybrzeżnych.

Stal S355 o wytrzymałości 355 MPa stanowi bazę ram nośnych. Ocynk ogniowy wg normy PN-EN ISO 1461 zapewnia przyczepność powłoki. Aluminium 6063-T6 odporne na naprężenia zginające. Uszczelki EPDM izolują styki metaliczne. Te materiały wytrzymują cykle zamrażania-rozmrażania bez pęknięć.

Porównanie materiałów

Hybrydowe konstrukcje łączą stal i aluminium dla redukcji masy o 20%. Powłoki polimerowe na kotwach wydłużają żywotność w kwaśnych glebach. Testy solne wg ASTM B117 potwierdzają odporność.

Wybór materiałów zależy od klasy korozyjności C3-C4 wg ISO 12944.

Kompatybilność z panelami PV w ramie 10 kW

Konstrukcja gruntowa dla 10 kW pasuje do paneli z ramą aluminiową o profilu 30-40 mm szerokości. Zaciski środkowe i końcowe mocują moduły o długości 2,2-2,4 metra bez wiercenia. Dla 22 paneli po 450 W każdy układ dwóch rzędów (11+11) zapewnia idealne dopasowanie. Profile ramy PV wsuwają się w szczeliny o regulowanej szerokości 25-45 mm. To rozwiązanie uniwersalne dla monokrystalicznych i bifacialnych modułów.

Kompatybilność obejmuje inwertery od 8 do 12 kW mocy. Kable PV przechodzą przez dedykowane przepusty w ramach. System earthing z uziemnieniem zapobiega napięciom błądzącym. Dla paneli 1134 mm szerokości odstępy między zaciskami wynoszą 800 mm. Testy obciążeniowe symulują 5400 Pa śniegu.

Dopasowanie wymiarów

Standardowe panele 2278 x 1134 x 30 mm montuje się bez adapterów. Bifacialne moduły zyskują na odbiciu od gruntu pod 30°. Konstrukcja toleruje rozszerzalność cieplną aluminium PV. Instrukcje montażu określają moment dokręcania zacisków na 10-15 Nm. Pełna kompatybilność z ramami Jinko, Trina czy Longi.

Modułowe zaciski umożliwiają wymianę pojedynczych paneli bez demontażu całości.

Integracja z trackerami wymaga wzmocnionych profili.

Trwałość normatywna konstrukcji na gruncie

Trwałość konstrukcji gruntowej 10 kW potwierdza zgodność z normą PN-EN 1090-2 dla klas wykonania EXC3. Obliczenia statyczne uwzględniają obciążenia wiatrem strefy 1-2 (do 1,2 kN/m²) i śniegiem 1,5-2,0 kN/m². Żywotność szacowana na 25-30 lat bez znacznych deformacji. Certyfikaty CE i PN-EN 1993-1-3 gwarantują bezpieczeństwo. Coroczne przeglądy przedłużają okres eksploatacji.

Profile o przekroju 80x40 mm wytrzymują momenty zginające do 20 kNm. Spawy MIG/MAG z kontrolą NDT zapewniają monolityczność. Odporność na zmęczenie po 10^6 cyklach udarowych. Normy sejsmiczne dla Polski nie wymagają dodatkowych wzmocnień. Konstrukcja znosi grad o średnicy 50 mm.

Testy laboratoryjne

Symulacje klimatyczne w komorach testowych replikują 20 lat ekspozycji. Współczynnik bezpieczeństwa wynosi 1,5 dla obciążeń ostatecznych. Raporty z akredytowanych laboratoriów jak PISE potwierdzają parametry. Antywibracyjne podkładki tłumią rezonanse. To zapewnia bezawaryjną pracę w warunkach ekstremalnych.

Renowacja powłok co 15 lat przywraca pełną ochronę.

Monitorowanie przez IoT sensory wibracji pozwala na predykcję usterek.

Dokumentacja projektowa zawiera pełne obliczenia FEM.

Skalowalność gruntowej ramy PV 10 kW

Gruntowa rama 10 kW to baza do skalowania do 50 kW lub więcej poprzez dodanie identycznych modułów. Dwa rzędy mnoży się w farmę, zachowując nachylenie 30°. Łączenie bokami za pomocą splajnów aluminiowych tworzy ciągłe linie. Dla 100 kW potrzeba 10 takich jednostek na 500 m². System umożliwia hybrydowe rozszerzenia o magazyny energii.

Modułowa konstrukcja pozwala na fazowe rozbudowy, np. +5 kW rocznie. Wspólne szyny uziemiające integrują wiele ram. Optymalizacja cieniowania w dużych układach wymaga oprogramowania PVsyst. Skalowalność obniża koszt jednostkowy kWp o 20% powyżej 20 kW.

Przykłady skalowania

Od 10 kW do 30 kW dodaje się 4 rzędy równolegle. Kotwy gruntowe rozmieszcza się co 4 metry w dużych farmach. Automatyzacja montażu przyspiesza prace dla 1 MW. Integracja z agrivoltaiką pozwala na uprawy pod panelami. To rozwiązanie dla inwestorów planujących rozwój.

Standaryzacja komponentów ułatwia logistykę części zamiennych.

Prognozy produkcji energii skalują liniowo z dodanymi modułami.

Pytania i odpowiedzi: Konstrukcja pod panele fotowoltaiczne na gruncie 10 kW

• Jak wygląda konstrukcja gruntowa pod instalację fotowoltaiczną 10 kW?

  Konstrukcja składa się z dwóch rzędów pionowych pochyłych pod kątem 30°, optymalizującym produkcję energii w warunkach polskich. Jest dedykowana dla około 22–24 standardowych modułów PV o wymiarach np. 2278x1134x30 mm, z opcją dostosowania do innych rozmiarów po kontakcie.

• Ile paneli pomieści zestaw montażowy i czy jest modułowy?

  Zestaw obejmuje 22 systemy modułowe, dostosowane do 22–24 paneli w układzie wolnostojącym na gruncie. Modułowa budowa umożliwia łatwy montaż bez fundamentów betonowych, idealny dla farm PV i instalacji naziemnych.

• Jaka gwarancja i materiały zapewniają trwałość konstrukcji?

  10-letnia gwarancja antykorozyjna na elementy stalowe ocynkowane ogniowo, potwierdzona normami branżowymi. Wysoka odporność na warunki atmosferyczne minimalizuje koszty utrzymania i wspiera szybką amortyzację inwestycji.

• Czy konstrukcja jest łatwa w montażu i skalowalna?

  Tak, dzięki modułowej budowie montaż jest szybki i samodzielny, bez betonowych fundamentów. Rozwiązanie jest skalowalne dla większych farm PV, kompatybilne z ekosystemem OZE, w tym inwerterami i magazynami energii.
